Dichtungslösungen für Wasserkraftwerke

Freudenberg Sealing Technologies ist ein führender Anbieter von hochleistungsfähigen Materialien und modernen Produkten. Bei der Erforschung, Entwicklung und Einführung innovativer Produkt- und Prozesslösungen profitieren wir von 175 Jahren Ingenieur- und Werkstofferfahrung. Dabei standen und stehen die technologischen Wünsche und Anforderungen der Kunden stets im Fokus. Zum Portfolio gehören Dichtungen und Kunststoffformteilen wie O-Ringe, Gummiformteile, Gummimetallverbindungen, Schaumformteile, Halbzeuge und Maschinen zur spanenden Dichtungsproduktion.

Erneuerbare Energie

Die Auswahl der richtigen Mischung aus erneuerbaren Technologien, in die investiert werden soll, ist der Schlüssel zu einer echten Nachhaltigkeit. Wasserkraft ist eine der ältesten Energiequellen. In über zwei Jahrtausenden entwickelte sich eine ausgereifte Technologie, mit der weltweit nach der traditionellen Nutzung von Biomasse der zweitgrösste Anteil an erneuerbarer Energie erzeugt wird. Rund die Hälfte der weltweiten Hydro Power Energieerzeugung wird in Laufwasserkraftwerken, die andere Hälfte in Speicherkraftwerken erzeugt.

Schlüsselkomponenten

Für jedes Kraftwerk sind Dichtungen und entsprechende Führungen und Gleitbuchsen ein zentrales Thema. Die Dichtungserfahrung von über 2 Jahrzehnten im Bereich Wasserkraft, zeichnet Freudenberg Sealing Technologies als Entwickler und Hersteller von Dichtungs- und Führungslösungen aus. Alte leder- oder gewebeverstärkte Dichtungen können durch zerspanend gefertigte Dichtungen mit der entsprechenden Werkstoffpaarung – passend zum Medium – ersetzt werden. Auch für sehr abrasive Medien – wie Gletscherwasser etc. – sind zuverlässige und langlebige Compounds bereits entwickelt.

Dichtungs- und Führungslösungen

  • Hydraulik-Pneumatikdichtungen (Kolben-/Stangendichtungen)
  • Statische Dichtungen
  • Rotationsdichtungen
  • Flachdichtungen
  • Hochdruckdichtungen
  • Grossdichtungen
  • Miniaturdichtungen
  • Sonderdichtungen
  • Führungssysteme
  • Backup-Ringe
  • Abstreifringe

Werkstoffe

  • HPU: premium, taiga, lubric
    XHPU: solid, lubric
  • NBR: standard, solid, taiga
  • EPDM: spring, diet
  • NR, SBR
  • PTFE: Kohle, Graphit, MoS2, Natur
  • POM, PA, PE-UHMW
  • Führungsbänder, Ringe und Platten: (HGW, Graphit/PTFE und PTFE-Kohle)
  • Flachdichtungswerkstoffe in diversen Ausführungen

Normen

  • Die Produkte entsprechen den ISO-Normen ISO 9001, ISO 14001.

Anwendungen

Dichtungen und Lager für eine Vielzahl von Anwendungen, z.B. Absperrorgane, Abweiser, Drehzapfen und Pumpenlager, Ringkolbenschieber, Leitschaufelabdichtungen, Düseneinlass, Öl und/ oder Wasserhydraulik etc.

Typen von Wasserkraftwerken

Niederdruckkraftwerke

Verwendung für die Grundlast

Turbinenarten

  • Kaplan-Turbine

Bauarten

  • Flusskraftwerke
  • Gezeitenkraftwerke
  • Wellenkraftwerke

Mitteldruckkraftwerke

Verwendung für die Grundlast/Mittellast

Turbinenarten

  • Francis-Turbine

Bauarten

  • Flusskraftwerke
  • Speicherkraftwerke

Hochdruckkraftwerke

Verwendung für die Spitzenlast

Turbinenarten

  • Francis-Turbine
  • Pelton-Turbine

Bauarten

  • Speicherkraftwerke
  • Pumpspeicherkraftwerke
  • Kavernenkraftwerke

Turbinenarten

Francis-Turbine
Francis-Turbine
Kaplan-Turbine
Kaplan-Turbine
Pelton-Turbine
Pelton-Turbine
Propellerturbine
Propellerturbine

Anwendungsbeispiele Dichtungslösungen

Kugelschieber
Kugelschieber
Hubtor
Hubtor
Ringschieber
Ringschieber
Segmentschütz
Segmentschütz
Drehklappe
Drehklappe
Klappe
Klappe
Kegelstrahlschieber
Kegelstrahlschieber
Kastendämme — vor- und nachliegend
Kastendämme — vor- und nachliegend

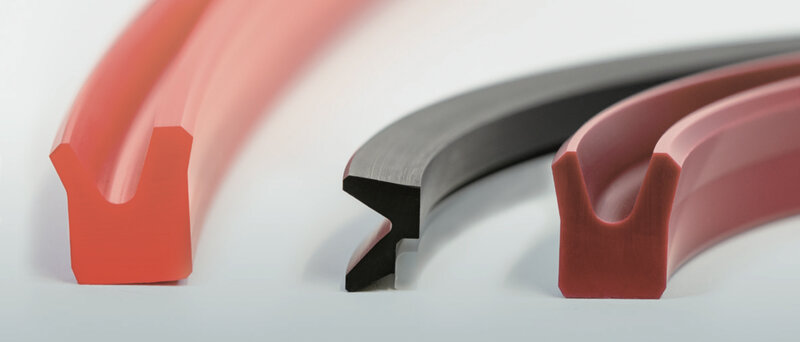

Dichtungselemente

Dichtungselemente

Kundenspezifische Dichtungslösungen mit geeigneter Dichtungsgeometrie und Dichtungswerkstoffen für den entsprechenden Einsatz.

  • Stangen- Kolbendichtungen
  • Schmutzabstreifer
  • Rotationsdichtungen
  • Backup-Ringe
  • Führungsringe
  • kundenspezifische Sonderdichtungen/-profile

In unserer Broschüre „Dichtungen Profil-, Anwendungs- und Werkstoffübersicht“ finden Sie weitere Lösungsansätze für Dichtungen und in unserer Broschüre „Dichtungswerkstoffe“ finden Sie eine Vielzahl von passenden Materialien für den Bereich Hydro Power. Andere Werkstoffe bieten wir auch auf Anfrage an.

Eigenschaften unserer Dichtungselemente

  • Dichtungsprofil dem Einsatz entsprechend
  • jede Massänderung ist möglich (zerspanend gefertigte Dichtungen)
  • Anpassung der Dichtungsvorspannung
  • Abriebfeste Dichtungswerkstoffe auch bei Gletscherwasser
  • nachhaltige Lösungen bei Ersatz von Dachmanschettensätzen

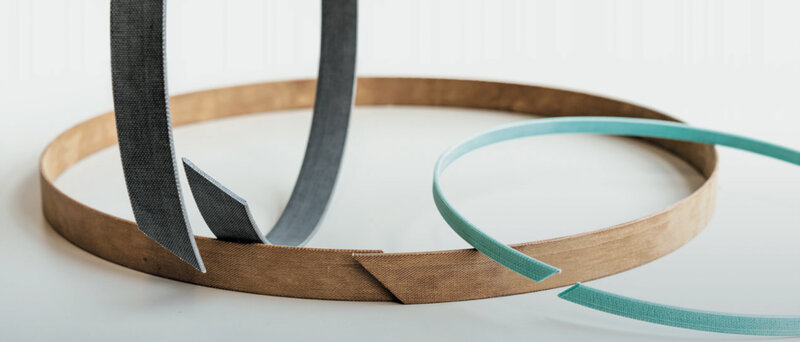

Führungselemente

Führungselemente

HGW ist ein technischer Verbundwerkstoff, der aus synthetischen Fasern und thermohärtenden Harzen hergestellt wird. Alle HGW-Typen sind mit integriertem Festschmierstoff erhältlich. Aufgrund seiner physikalischen und mechanischen Eigenschaften ist HGW ein Lagerwerkstoff, der sehr grosse Querbelastungen aufnehmen kann.

Durch die unterschiedlichen Rezepturen und dem geeigneten Schmiermittelzusatz können die physikalischen und chemischen Eigenschaften des Materials so angepasst werden, dass sie einem breiten Anwendungsspektrum gerecht werden.

Der Einsatz von HGW ist besonders dann zu empfehlen, wenn hohe Querbelastungen (bis 110 N dynamisch) vorhanden sind.

Anwendungen

  • Lagerbuchsen
  • Führungsringe (gedrehte Ausführung)
  • Führungsbänder
  • Gleit-Platten

Eigenschaften unserer Führungselemente

  • natürlicher niedriger Reibungskoeffizient
  • fast jede Flüssigkeit kann als Schmierstoff verwendet werden
  • strapazierfähig
  • hervorragender Lagerwerkstoff
  • geringe Feuchtigkeitsaufnahme
  • kann leicht nach den genauen Spezifikationen der Kunden gefertigt werden
  • aussergewöhnliche Dimensionsstabilität, selbst bei nassen Bedingungen

Service und Dienstleistung

Begutachtung vor Ort, Entwicklung der neuen Dichtung bis zur Montageunterstützung vor Ort

Bereits bei der ersten Kontaktaufnahme können die ersten Anforderungsparameter der Dichtung festgelegt werden. In Zusammenarbeit mit dem Kraftwerksbetreiber werden die passenden Dichtungsprofile und Werkstoffeigenschaften erarbeitet, die für den geforderten Einsatz passen.

Dichtungen bis ø550 mm werden bei uns im Hause gefertigt. Dies ermöglicht bei optimaler Planung einen sehr kurzen Liefertermin. Dichtungen, die grösser ausfallen, können in wenigen Tagen geliefert werden.

Schulung vor Ort – als hilfreiche Option

Rundschnurringe werden zur sicheren Dichtung in Form eines O-Rings auf der Baustelle geklebt.

Hierzu bieten wir für den richtigen Umgang mit der Reinigung und Vorbereitung der Klebestelle eine Schulung für Ihr Personal an (die optimale Nutzung des Klebstoffs zusammen mit der Scheide- und Klebelehre).

Herstellverfahren

Endlos zerspanend gefertigte Dichtungen bis 2,5 m Durchmesser

Wir bieten über 140 individuelle hydraulische, pneumatische und Sonderdichtungsprofile, die spanend, mittels modernster CNC-Drehmaschinen hergestellt werden.

Wir erstellen jedes Profil ab einer Losgrösse von 1 Stück und ab einem Innen-Durchmesser von 1 mm, in jeder Abmessung in einer Vielzahl von hochwertigen Dichtungsmaterialien.

Geschweisste Ausführungen über 2,5 m Durchmesser

Für grössere Durchmesser oder unzugängliche Bereiche werden HPU Materialien auch geschweisst. Die mechanischen Eigenschaften sind nahezu identisch zu den endlosen Dichtungen.


Das Vulkanisationsverfahren

Wir verwenden modernste CNC-gesteuerte Pressen um hochwertige Gummiformteile und Membranen sowie Dichtungen zu erstellen. Die notwendigen Formwerkzeuge und Hilfsmittel zur Verarbeitung von Standard- und Sonderprofilen stellen wir im eigenen Werkzeugbau her. Die Teile werden vorwiegend bei Kaplan- und Rohrturbinen sowie Toren und Klappen verwendet.

Vorteile

  • Endlos-Profile oder Segmente möglich
  • runde wie eckige Dichtungen möglich
  • für dynamische Anwendungen geeignet

Geklebte Lösung für unzugängliche Bereiche

Der Klebeprozess hat die Entwicklung des Abdichtens verändert (vorwiegend verwendet bei Rundschnurdichtungen). Um die beiden Enden zu verbinden ist unser mobiles Schneid- und Klebeset hilfreich.

Vorteile

  • es wird nur Primer und Kleber sowie ein Dichtset verwendet
  • gleichmässige Eigenschaft über den gesamten Umfang der Dichtung
  • für statische Anwendungen geeignet
